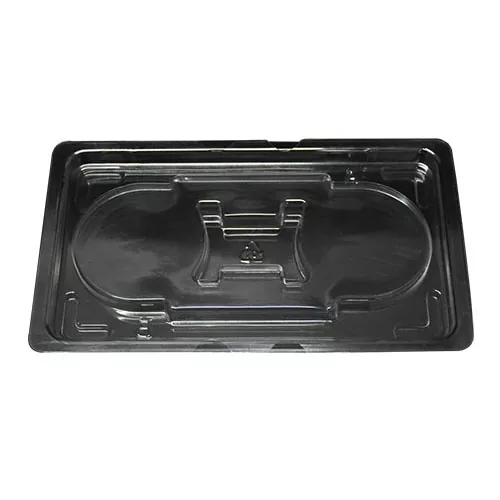

Antistatisk termoplastförpackning för elektronisk kontakt

Shunxin-fabrikens antistatiska termoplastförpackning för elektronisk kontakt är gjord av PET/PS/PP-ark och ger permanent statisk avledningsförmåga. Brickan finns i antistatiska, halvledande och ledande kvaliteter, som kan väljas flexibelt efter känsligheten hos olika elektroniska komponenter. Formar kan utvecklas baserat på 3D-ritningar eller fysiska prover, med spårnoggrannhet på ≤±0,1 mm för exakt positionering. Förstärkande ribbor och positioneringsstrukturer finns runt brickan, vilket möjliggör stabil stapling av mer än 10 lager. Yttre mått, positioneringshål och hörn mot felmontering kan alla anpassas.

Produktfördelar

1. Tre antistatiska grader tillgängliga – antistatisk kvalitet (10⁹~10¹¹Ω) / halvledande kvalitet (10⁶~10⁹Ω) / ledande kvalitet (10³~10⁶Ω), flexibelt vald enligt komponentens känslighet

2. Exakt positionering ±0,1 mm – Spårtoleransen kan kontrolleras inom ±0,1 mm, vilket håller kontakterna säkert placerade utan att skaka, falla ut eller välta

3. Anslutningsspecifik anpassning – Dedikerade positioneringsplatser kan anpassas för stifthuvud, kort-till-kort-kontakter, cirkulära kontakter och andra kontakttyper för att passa olika produktformer

4. Staplingsbar design – Förstärkande ribbor och positioneringsstrukturer möjliggör stabil stapling av mer än 10 lager, medan kapsling hjälper till att spara lagringsutrymme

5. Kompatibel med automatiserade produktionslinjer – Yttre mått, positioneringshål och hörn mot felmontering kan anpassas, med stöd för MES streckkodsskanning och spårbarhet

6. Flera materialalternativ – PET (miljövänlig, mycket transparent och lämplig för exportöverensstämmelse), PS (ekonomisk), PP (temperatur- och kemikaliebeständig) och andra material

7. Flexibel ytbehandling – Transparent (för visuell inspektion)/svart (för ledande prestanda eller minskning av ljusstörningar)/flockad (för halk- och repskydd)

Applikationsscenarier

1: Tillverkning av elektroniska kontakter: Tillverkningsomsättning och färdig produktförpackning för stifthuvuden, stiftuttag, kort-till-kort-kontakter, tråd-till-kort-kontakter och cirkulära kontakter

2: SMT-produktionsworkshops: Komponentförsörjningsbrickor och placeringsposition för kontakter innan SMT-montering

3: Halvledarförpackning och testning: Antistatisk hantering och transport av kontaktkomponenter under förpackning och testning på chipnivå

4: Bilelektronik: Antistatisk förpacknings- och logistikomsättning för bilkontakter och kablageterminaler

5: Consumer Electronics Assembly: Komponentmatning och färdig produktförpackning för interna kontakter som används i mobiltelefoner, datorer och andra elektroniska enheter

6: Medicinsk elektronik: Antistatisk förpackning och transport av precisionskontakter inuti medicinsk utrustning

Typiska branscher: Anslutningstillverkning, SMT-montering, halvledarförpackning och testning, fordonselektronik, konsumentelektronikmontering, medicinsk utrustning

FAQ

F1: Vad är skillnaden mellan en antistatisk elektronisk kontaktbricka och en vanlig termoformad bricka?

S: Vanliga termoformade brickor är isolerande och kan lätt samla statiska laddningar utan att skingra dem. Kontakt med känsliga elektroniska komponenter kan därför orsaka skador på elektrostatisk urladdning (ESD). Antistatiska brickor använder ledande fyllmedel som lagts till materialet eller antistatiska beläggningar som appliceras på ytan för att bibehålla ytmotståndet inom 10⁶~10⁹Ω, vilket gör att statiska laddningar kan försvinna snabbt och minska risken som orsakas av statisk ackumulering. Detta är en kritisk skyddsåtgärd för elektroniska anslutningsförpackningar.

F2: Hur fästs kontakter inuti facket? Kommer de att röra sig under transporten?

S: Shunxin antistatiska brickor är gjutna enligt formen på kontakterna, med spårtoleranser som kontrolleras inom ±0,1 mm. Stifthuvudprodukter använder långsträckta slitsar för att säkra båda ändarna av stiftbasen; kort-till-kort-kontakter använder platta spår som passar produktens konturer; cirkulära kopplingar använder ringformade positioneringsstrukturer för att hålla höljet. När de väl har placerats i brickan förblir kontakterna säkert placerade utan att skaka, falla ut eller välta.

F3: Är den antistatiska prestandan permanent eller kommer den att minska med tiden?

S: Shunxin antistatiska brickor använder ledande fyllmedel som lagts till arkmaterialet eller permanenta antistatiska beläggningar för att ge långvarig antistatisk prestanda, som normalt inte minskar med tiden eller genom upprepad användning. Långvarig exponering för miljöer med hög temperatur eller hög luftfuktighet, eller upprepad friktion, kan dock orsaka små förändringar i ytprestandan. Regelbundna platsinspektioner rekommenderas.

F4: Kan brickorna anpassas till automatiserade produktionslinjer?

A: Ja. Yttermåtten, positioneringshålen och hörnen mot felmontering av Shunxins antistatiska brickor kan anpassas efter kundens automatiserade utrustning. Brickorna ger hög dimensionsnoggrannhet och stabil styvhet och kan anpassas till automatiserade operationer som SMT-placeringsmaskiner och robothantering.
