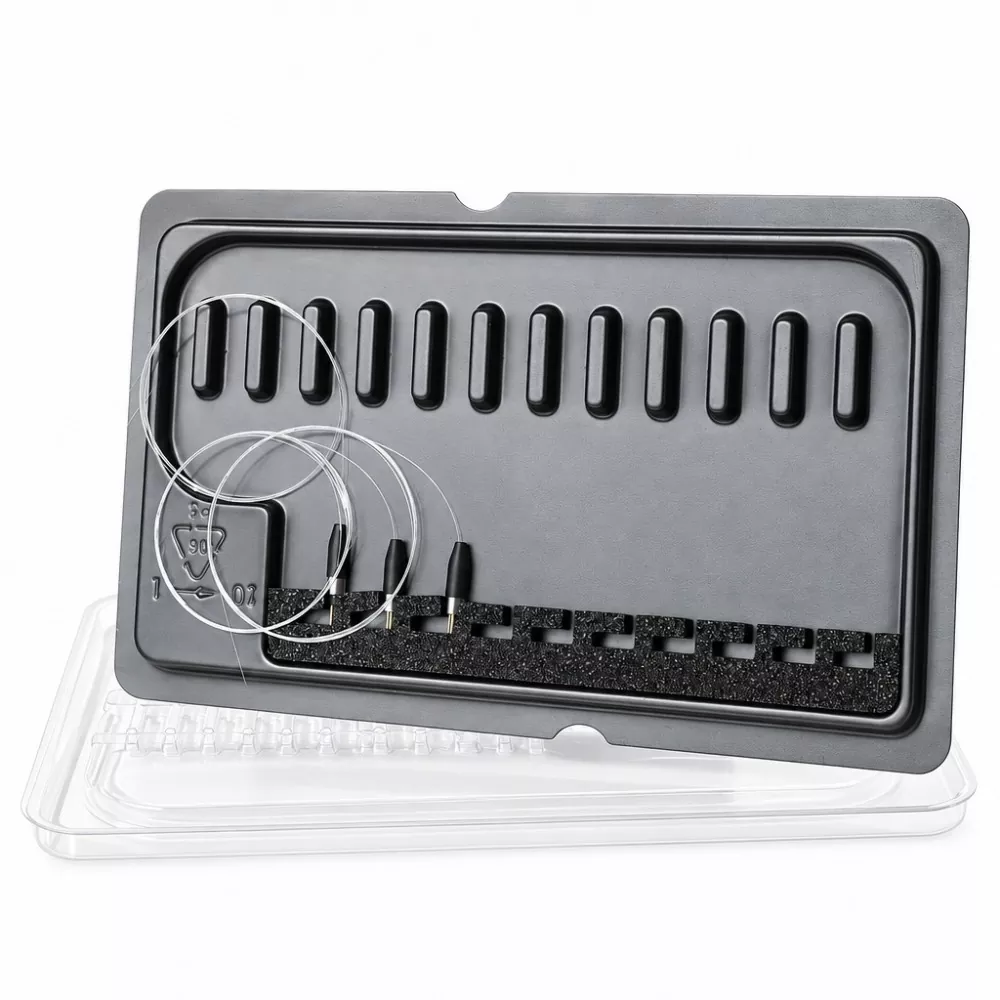

Antistatisk optisk fiber termoplastförpackning

Som en professionell tillverkare från Kina vill Shunxin ge dig Anti-Static Optical Fiber Thermoplastic Packaging, som är en termoformad bricka gjord av PET- eller PS-ark för hantering, lagring och transport av fiberoptiska komponenter. Tillgängliga ytresistansalternativ inkluderar antistatisk kvalitet (10⁹~10¹¹Ω), halvledande kvalitet (10⁶~10⁹Ω) och ledande kvalitet (10³~10⁶Ω). Till skillnad från vanliga elektroniska komponentbrickor, integrerar denna optiska fiberförpackning dedikerade kabellindningsspår och förhöjda anslutningspositionsöppningar för att skydda fiberböjning och kontaktändytor. FC, SC, LC, ST och MPO/MTP-kontaktkonfigurationer kan anpassas.

Optisk fiberkontakt Ändskydd

Kontaktens ändyta är ett kritiskt optiskt gränssnitt, och repor, damm eller föroreningar kan påverka anslutningskvaliteten och den optiska överföringen. Shunxin Anti-Static Optical Fiber Thermoplastic Packaging använder förhöjda positionsöppningar för att hålla kontaktens ändar borta från direkt kontakt med brickytan, vilket hjälper till att minska friktion, kontaminering och hanteringsskador. Det antistatiska materialet hjälper också till att minska den elektrostatiska attraktionen av damm, vilket gör brickan lämplig för optiska moduler, fiberoptiska patch-kablar och andra optiska kommunikationskomponenter.

Fiberlindnings- och böjskydd

Fiberoptiska patchsladdar kombinerar kontakter med relativt långa fiberkablar, så okontrollerad böjning under förpackning eller transport kan skapa överdriven mekanisk påfrestning. Brickan innehåller böjda lindningsspår för att organisera överflödig fiber och bibehålla en kontrollerad böjningsbana. Spårradien kan utformas enligt kabelspecifikationen och erforderlig minsta böjradie, vilket hjälper till att skydda fibern under hantering och transport.

Anslutningsspecifik positionering

Olika fiberoptiska kontakter kräver olika placeringsdimensioner och retentionsstrukturer. Shunxin kan skräddarsy dedikerade kortplatser för FC-, SC-, LC-, ST- och MPO/MTP-kontakter, med layouter för enkärniga, dubbelkärniga och flerkärniga produkter. Anslutningspositionering kan utvecklas enligt produktritningar eller fysiska prover för att förbättra passform och stabilitet under förpackning.

Antistatiskt skydd för optiska komponenter

Brickan kan levereras med olika ytresistansnivåer enligt de elektrostatiska skyddskraven för de förpackade komponenterna. De tillgängliga alternativen sträcker sig från 10³Ω till 10¹¹Ω, vilket gör att förpackningsstruktur och materialspecifikation kan väljas för olika optiska kommunikationsprodukter och hanteringsmiljöer.

Anpassad termoformad förpackningsstruktur

Shunxin använder vakuum termoformning för att producera optisk fiberförpackning med anpassade brickdimensioner, kabelkanaler, anslutningsplatser och produktpositioneringsområden. Strukturen kan utvecklas kring formen och kvantiteten på de förpackade komponenterna för att förbättra organisationen samtidigt som hantering och transport blir enklare.

Ansökningar

1. Fiberoptiska patchsladdar:Organiserar och skyddar lappsladdar under förvaring, hantering och transport.

2. Optiska fiberkontakter:Ger dedikerad positionering för FC-, SC-, LC-, ST- och MPO/MTP-kontakter.

3. Optiska moduler:Lämplig för förpackning av optiska moduler som kräver kontrollerad positionering och elektrostatiskt skydd.

4. Fiberoptiska sändtagare:Skyddar transceiverkomponenter från direkt kontakt och hjälper till att upprätthålla organiserad förpackning.

5. Datacenterfiberkomponenter:Används för lagring och transport av fiberoptiska komponenter och reservdelar.

6. Optisk kommunikationsutrustning:Skräddarsydda brickor för fiberrelaterade komponenter som används vid montering av telekom- och nätverksutrustning.

7. Optoelektroniska komponenter:Lämplig för strukturerad förpackning av känsliga optiska och optoelektroniska delar.

Korrekt användning och lagringskrav

1. Lagringsmiljö:Förvara brickorna i ett svalt, torrt och rent lager, borta från långvarigt direkt solljus och överdriven värme. Undvik förhållanden som kan påverka materialet eller antistatiska egenskaper.

2. Stapling:Stapla tomma brickor jämnt och undvik för hög höjd eller ojämn belastning. För laddade brickor, använd de designade positioneringsstrukturerna för att bibehålla korrekt inriktning under lagring och transport.

3. Antistatiskt underhåll:Om ytresistansen är kritisk, testa regelbundet representativa prover med en lämplig motståndsmätare och jämför avläsningarna med den specificerade materialkvaliteten.

4. Änd-ansiktsskydd:Placera och ta bort fiberoptiska kontakter försiktigt. Undvik direktkontakt mellan kontaktens ändytor och hårda ytor eller förorenade områden.

5. Kontamineringskontroll:Håll brickorna rena och skyddade från damm, olja och andra föroreningar. Antistatiska påsar eller andra lämpliga sekundära förpackningar kan användas vid lagring vid behov.

6. Inspektion före användning:Kontrollera brickans yta, kontakternas placeringsområden och kabelspåren före användning. För kontrollerade förpackningsapplikationer, verifiera att materialet uppfyller det specificerade ytmotståndsintervallet.

FAQ

F1: Vad är skillnaden med optisk fiberförpackning jämfört med en vanlig elektronisk komponentbricka?

S: Optisk fiberförpackning måste hantera både kontakten och den bifogade fiberkabeln. Shunxins tråg använder dedikerade anslutningspositioneringshål för att hålla ändytorna borta från direkt kontakt och böjda lindningsspår för att organisera kabeln samtidigt som den kontrollerar dess böjningsbana. Dessa funktioner är utformade specifikt för fiberoptiska patch-kablar och relaterade optiska komponenter.

F2: Hur ska ytmotståndsgraden väljas?

S: Lämpligt motståndsintervall beror på kraven på elektrostatiskt skydd för den förpackade produkten och hanteringsmiljön. Shunxin kan tillhandahålla antistatiska, halvledande eller ledande materialalternativ från 10³Ω till 10¹¹Ω enligt det specificerade kravet.

F3: Hur skyddar brickan fiberoptiska anslutningsändytor?

S: Dedikerade förhöjda positionsöppningar håller kontaktens ändytor åtskilda från huvudtrågets yta, vilket minskar risken för direkt friktion och kontaktförorening under hantering. Korrekt placering och borttagning av kontakterna rekommenderas också.

F4: Kan brickan anpassas för FC-, SC-, LC-, ST- och MPO/MTP-kontakter?

A: Ja. Shunxin kan designa dedikerade positioneringsplatser och layouter för FC-, SC-, LC-, ST- och MPO/MTP-kontakter. Enkelkärniga, dual-core och multi-core konfigurationer kan också anpassas enligt produktstrukturen. Kontaktprover, ritningar eller dimensionsdata kan tillhandahållas för utveckling.

F5: Kan kabelns lindningsspår anpassas?

A: Ja. Lindningsspåret kan anpassas efter fiberlängd, kabeldiameter, brickdimensioner och erforderlig minsta böjradie, vilket hjälper till att organisera överflödig kabel utan att skapa onödig böjning.

F6: Vilka material finns tillgängliga för den optiska fiberbrickan?

S: PET- och PS-ark finns tillgängliga för olika förpackningskrav. Materialspecifikationen kan väljas tillsammans med erforderlig ytbeständighet, transparens, styvhet och strukturell design.
